1. 概 述

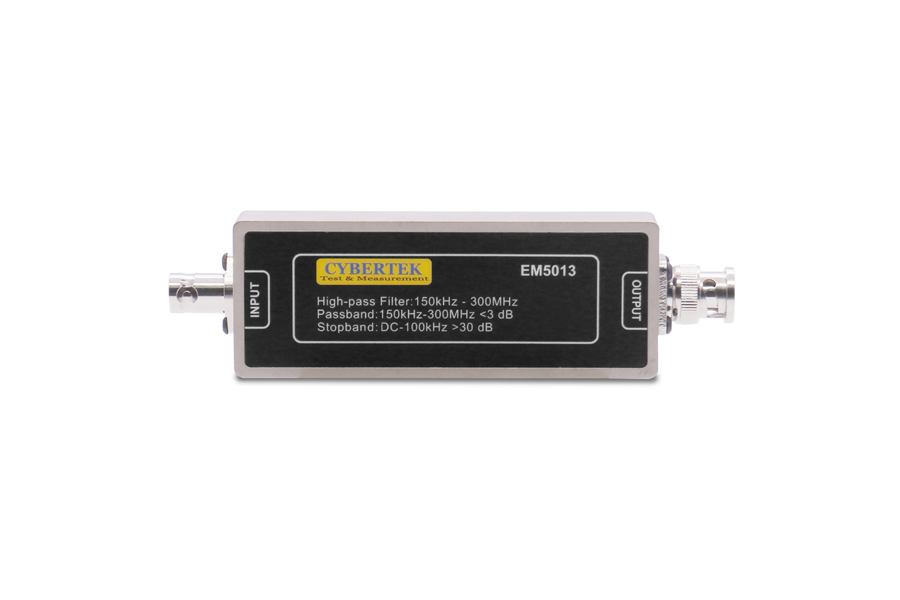

EM5013是一款LC無源150kHz高通濾波器，主要用于濾除150kHz以下的干擾信號，具有很強的帶外衰減和承受力，在EMI測量中，在需要濾除150kHz以下的騷擾信號情況下，可在接收機的前端增加150kHz高通濾波器，防止EMI接收機因為150kHz以下的騷擾信號而非線性失真，造成測量誤差。
1、產(chǎn)品電氣規(guī)格
| 頻寬 | 150kHz～300MHz | |
| 帶內(nèi)波動 | ±3dB | |
| 輸入輸出阻抗 | 50Ω | |
| 接口 | 輸入 | BNC（母頭） |
| 輸出 | BNC（公頭） | |
| 帶外衰減 | >30dB @ ≤100kHz | |
| 頻響曲線 | 圖1（室溫） | |
| 工作溫度 | 0℃～55℃ | |
| 儲存溫度 | -40℃～80℃ | |
| 尺寸 | 132*37*20mm | |
| 重量 | 290g | |

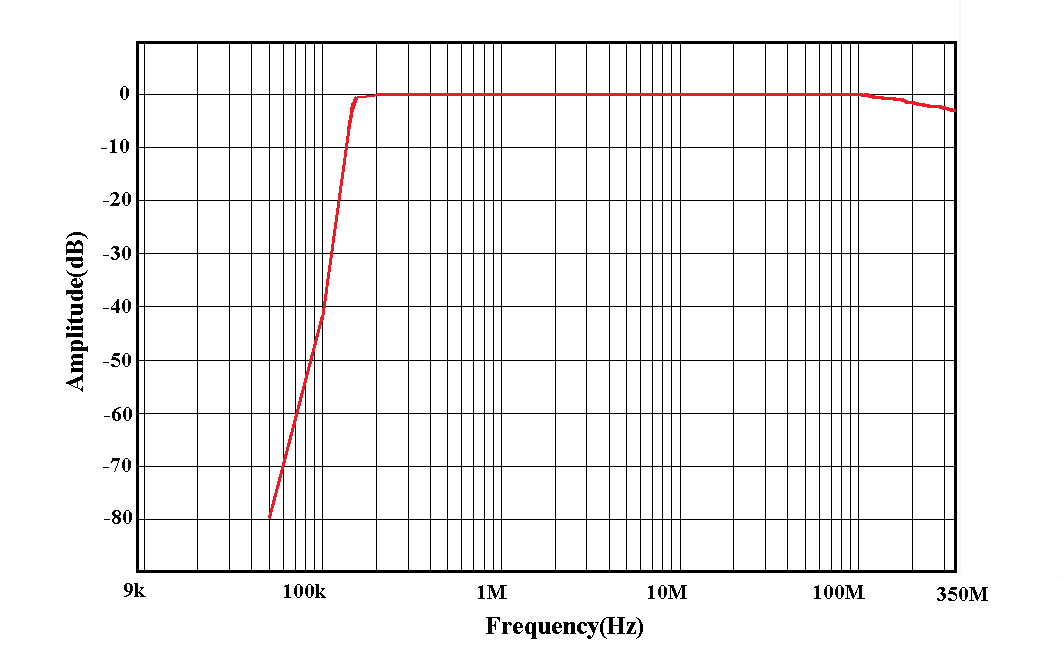

圖1 頻響曲線
