1. 概述
CTI系列互感器用于測量直流、交流和脈沖電流，原邊和副邊之間是絕緣的。利用霍爾原理的閉環（補償）傳感器，具有很高的精度，良好的線性度，低溫漂，寬帶寬，低插入損耗，抗干擾能力強等特點，廣泛應用于電源行業的電流檢測。

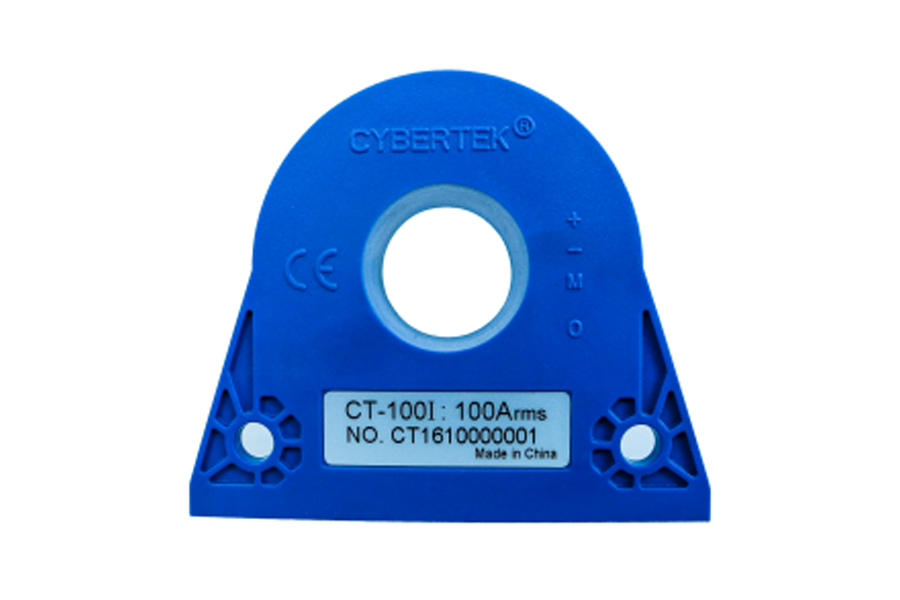

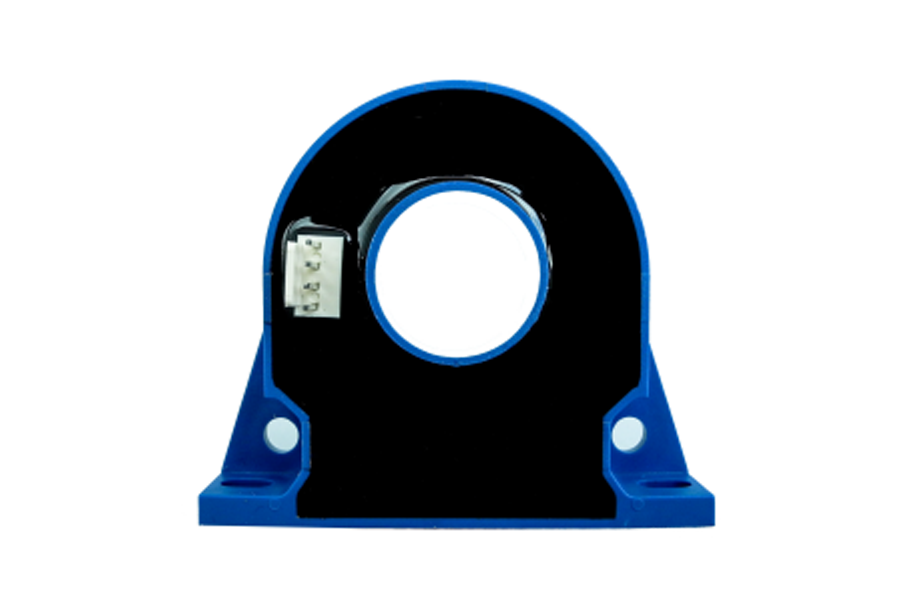

CTI系列傳感器包括CT-050I(50A)，CT-100I(100A)，CT-200I(200A)，CT-300I(300A)。 測量孔徑為20mm,使用方便，安全可靠。
1、 產品規格
1.1電參數
| 型 號 | CT-050I | |||
| 最大測量連續有效值電流IPN | 50A | |||
| 測量電流范圍IPM | ±70A | |||
| 電流傳輸比 KN | 1:1000 | |||
| 輸出電流IS | ±50mA | |||
| 測量電阻RM | 范圍 | RM min | RM max | |
| @±12V | IPN | 0Ω | 140Ω | |
| IPM | 0Ω | 70Ω | ||
| @±15V | IPN | 0Ω | 200Ω | |
| IPM | 0Ω | 110Ω | ||
| 工作電壓Vc (±5%) | ±12V … ±15V(±5%) | |||
| 工作電流Ic | ≤28mA +IS (@±12V) | |||
| 原副邊間絕緣電壓Vd | 6KVrms (50Hz /1分鐘) | |||
1.2 精度--動態參數
| 型 號 | CT-050I |
| 精確度XG ＠TA=25℃ | ±0.5% |
| 線性度εL | ±0.1% |
| 零點失調電流Io | ≤±0.2mA |
| 磁性失調電流IoM | ≤±0.2mA |
| 溫漂電流IoT （-10℃～70℃) | ≤±0.64mA(±0.2mA 典型值) |
| 響應時間tr | <1us |
| di/dt 跟隨速度 | >100A/us |
| 帶寬(±3dB) BW | 100kHz |
