1. 概 述

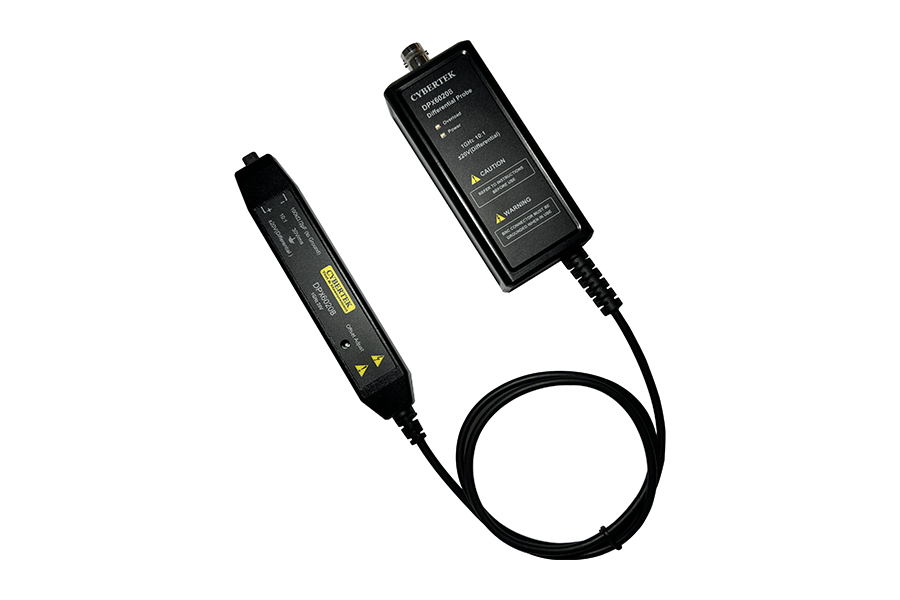

DPX6020B、DPX6040B和DPX6060B探頭是具有浮地測量功能的低壓差分探頭。探頭具有通訊功能，可以和智能探頭控制器搭配使用，實時控制示波器設置用戶所接入智能探頭的產品型號、電壓類型、衰減比、延時等參數。徹底解決了長期以來用戶使用第三方示波器探頭必須手動設置探頭參數的困難，實現和示波器專用接口探頭一樣的用戶體驗。測量電壓分別±20V(DC+Pk)、±40V(DC+Pk)和±60V(DC+Pk),其帶寬高達1GHz，提供 10:1 、20:1和50:1的衰減設置，具有200KΩ和400KΩ 的輸入阻抗，以及 1 pF的低輸入電容，可以最大程度地降低電路負載；具有過壓報警功能，可以兼容任何具有50Ω BNC輸入的示波器，并可以通過示波器或計算機上的USB端口供電。在各種應用中得到廣泛使用，可以為當今的高速功率測量、車載總線測量和數字系統設計提供出色的通用差分信號測量。
電氣規格
型號 | DPX6020B | DPX6040B | DPX6060B | |
帶寬(-3dB) | 1GHz (參考圖1頻率響應曲線) | 1GHz (參考圖2頻率響應曲線) | 1GHz (參考圖3頻率響應曲線) | |
上升時間 | ≤350ps | |||
精度(讀數的%) | ±1% | |||
衰減比 | 10:1 | 20:1 | 50:1 | |
最大差分測量電壓 (DC + Peak AC) | ±20V | ±40V | ±60V | |
最大共模輸入電壓 | ±20V | ±40V | ±100V | |
最大額定輸入電壓 （每一端對地） | ±30V | ±60V | ±100V | |
輸入阻抗 | 單端對地 | 100kΩ | 200kΩ | 200kΩ |
兩輸入端 | 200kΩ | 400kΩ | 400kΩ | |
輸入電容 | 單端對地 | ＜2pF | ＜2pF | ＜2pF |
兩輸入端 | ＜1pF | ＜1pF | ＜1pF | |
輸出電壓擺動 | ±2V(驅動50Ω示波器輸入) | ±2V(驅動50Ω示波器輸入) | ±1.2V(驅動50Ω示波器輸入) | |
偏置（典型值） | ±5mV | ±5mV | ±5mV | |
偏置調整范圍（典型值） | ±20mV | ±20mV | ±20mV | |
CMRR | 50Hz/60Hz | ＞80dB | ＞80dB | ＞80dB |
100kHz | ＞60dB | ＞60dB | ＞60dB | |
1MHz | ＞50dB | ＞50dB | ＞50dB | |
50MHz | ＞40dB | ＞40dB | ＞40dB | |
100MHz | ＞30dB | ＞30dB | ＞30dB | |
500MHz | ＞15dB | ＞15dB | ＞15dB | |
1GHz | ＞10dB | ＞10dB | ＞10dB | |
噪聲(Vrms) | ＜4.5mV | ＜9.0mV | ＜22mV | |
過載指示電壓閥值 | ≥20V | ≥40V | ≥60V | |
延時時間 | 探頭主機 | 6ns | ||
BNC線(1m) | 5ns | |||
過載指示燈 | 過載時，指示燈紅燈亮 | |||
終端負載要求 | 50Ω | |||
電源 | USB 5V/2A適配器 | |||
