1. 概述

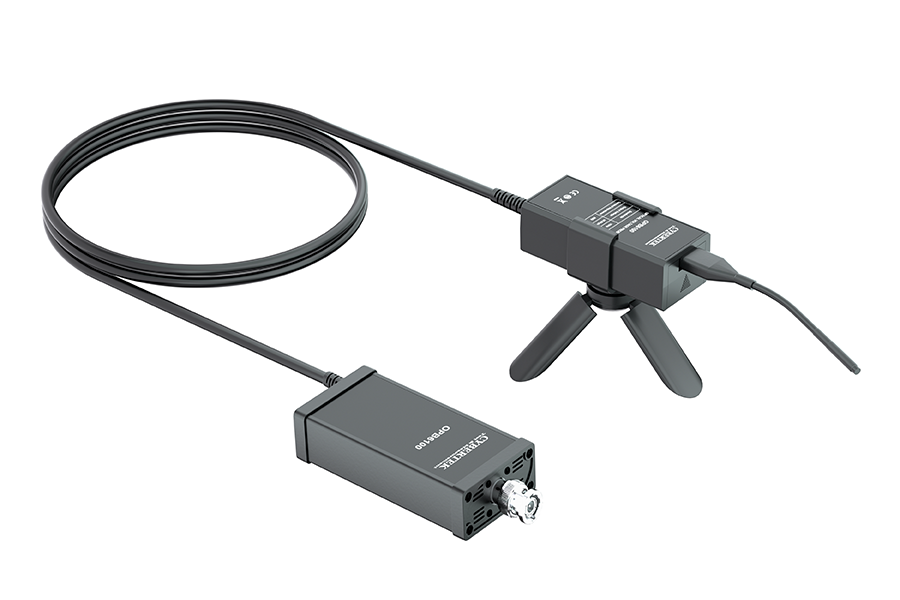

OPB6000系列產品是具有超高共模抑制比的光纖隔離電壓探頭。傳統差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形極其困難（比如測量半橋電路上管的驅動電壓）。OPB6000系列產品釆用了高性能的激光器光纖信號傳輸系統，從而在整個工作帶寬內具有超高的共模抑制比，可以幫助客戶用很低的成本完成這類挑戰性的測量。
1. 電氣規格
型號 | OPB6015 | OPB6035 | OPB6050 | OPB6080 | OPB6100 |
帶寬(-3dB) | 150MHz | 350MHz | 500MHz | 800MHz | 1GHz |
上升時間 | ≤ 2.3ns | ≤ 1.0ns | ≤ 0.7ns | ≤ 0.43ns | ≤ 0.35ns |
終端負載 | 1MΩ | 1MΩ | 50Ω | 50Ω | 50Ω |
輸出電壓范圍 | ±1.25V | ±1.25V | ±0.5V | ±0.5V | ±0.5V |
主機噪聲(Vrms)典型值 | 2mV | 2mV | 1mV | 1mV | 1mV |
直流精度 | ≤±1% | ||||
隔離電壓(DC + Peak AC) | ±60kV | ||||
標配衰減器+主機延時 | 15.3ns（2米光纖） | ||||
供電方式 | 前端：電池供電，工作時間約8小時；待機時長約30天 | ||||
后端：USB 5V/2A | |||||
自動校準 | 有 | ||||
