概 述

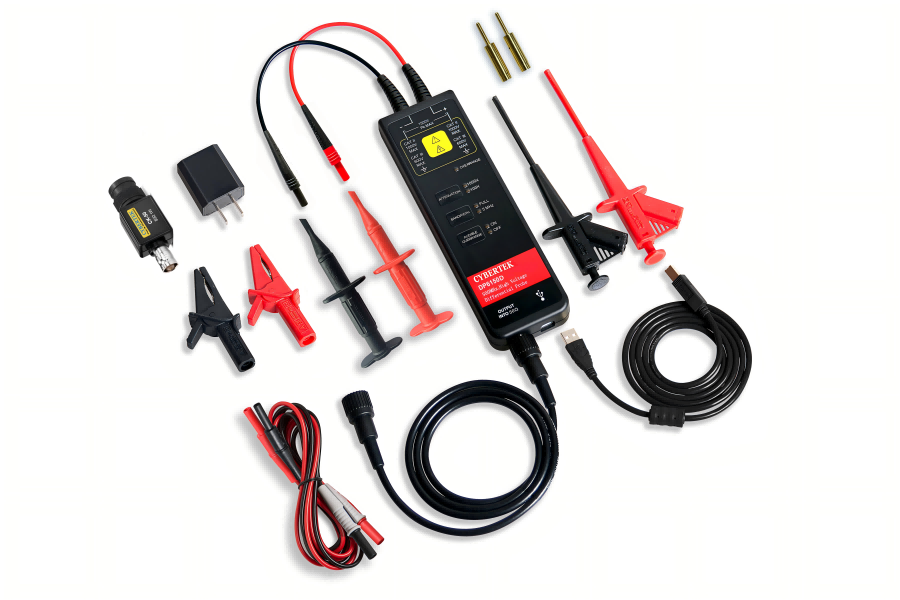

DP6000D系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬高達到500MHz，滿足了大部分測試系統的需要；豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零；電子輕觸式按鍵，使得使用壽命更長；具有5MHz帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；USB供電接口，使用更加方便靈活；探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用(要求示波器輸入阻抗設置為 50Ω（建議首選使用示波器內部50Ω）， 或者接標配的貫通式 50Ω負載，示波器輸入阻抗設置成 1MΩ)測量被測電路波形；自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
電氣規格
型 號 | DP6070D | DP6150D | DP6350D | DP6700D | |||||
帶寬(-3dB) | 500MHz | ||||||||
上升時間 | ≤700ps | ||||||||
精度 | ±2% | ||||||||
量程選擇(衰減比) | 20X/200X | 100X/1000X | 200X/2000X | 200X/2000X | |||||
最大差分測量電壓 (DC + Peak AC) | 20X | ±70V | 100X | ±150V | 200X | ±350V | 200X | ±700V | |
200X | ±700V | 1000X | ±1500V | 2000X | ±3500V | 2000X | ±7000V | ||
共模電壓(DC + Peak AC) | ±700V | ±1500V | ±3500V | ±7000V | |||||
最大差模電壓VS頻率曲線 | 參考圖1 | 參考圖2 | 參考圖3 | 參考圖4 | |||||
最大輸入對地電壓（Vrms） | 450V CATII 600V CATI | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATI | |||||
輸入阻抗 | 單端對地 | 2.5MΩ | 5MΩ | 5MΩ | 20MΩ | ||||
兩輸入端 | 5MΩ | 10MΩ | 10MΩ | 40MΩ | |||||
輸入電容 | 單端對地 | ＜4pF | ＜4pF | ＜4pF | ＜5pF | ||||
兩輸入端 | ＜2pF | ＜2pF | ＜2pF | ＜2.5pF | |||||
CMRR | DC | ＞80dB | ＞80dB | ＞80dB | ＞80dB | ||||
100kHz | ＞60dB | ＞60dB | ＞60dB | ＞60dB | |||||
1MHz | ＞50dB | ＞50dB | ＞50dB | ＞50dB | |||||
噪聲(Vrms) | 20X | ＜90mV | 100X | ＜200mV | 200X | ＜350mV | 200X | ＜625mV | |
200X | ＜130mV | 1000X | ＜420mV | 2000X | ＜730mV | 2000X | ＜1V | ||
過載指示電壓閥值 | 20X | ≥70V | 100X | ≥150V | 200X | ≥350V | 200X | ≥700V | |
200X | ≥700V | 1000X | ≥1500V | 2000X | ≥3500V | 2000X | ≥7000V | ||
延時時間 | 探頭主機 | 20X | 5.6ns | 100X | 5.5ns | 200X | 5.3ns | 200X | 5.6ns |
200X | 4.9ns | 1000X | 4.5ns | 2000X | 4.5ns | 2000X | 4.6ns | ||
BNC線(1m) | 5ns | ||||||||
帶寬限制(5MHz) | ≥-3dB@5MHz | ||||||||
過載指示燈(紅燈) | 有 | ||||||||
過載報警聲 | 有(可選擇關閉) | ||||||||
自動保存功能 | 有 | ||||||||
偏置可調功能 | 有（進入測試模式下調整） | ||||||||
終端負載要求 | 50Ω | ||||||||
電源 | USB 5V/2A適配器 | ||||||||
安全符合標準 | EN61010-1: 2010 | ||||||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||||||||
